Place of Origin:
Qingdao
Marca:
Greef
Certificazione:
CE
Model Number:
GDG
Il generatore di nucleo senza ferro a flusso assiale è un tipo di generatore che utilizza un design a flusso assiale e una struttura di nucleo senza ferro.Si differenzia dai generatori convenzionali in quanto evita perdite di nucleo di ferro e perdite di isteresiInvece, genera elettricità utilizzando il flusso magnetico assiale.

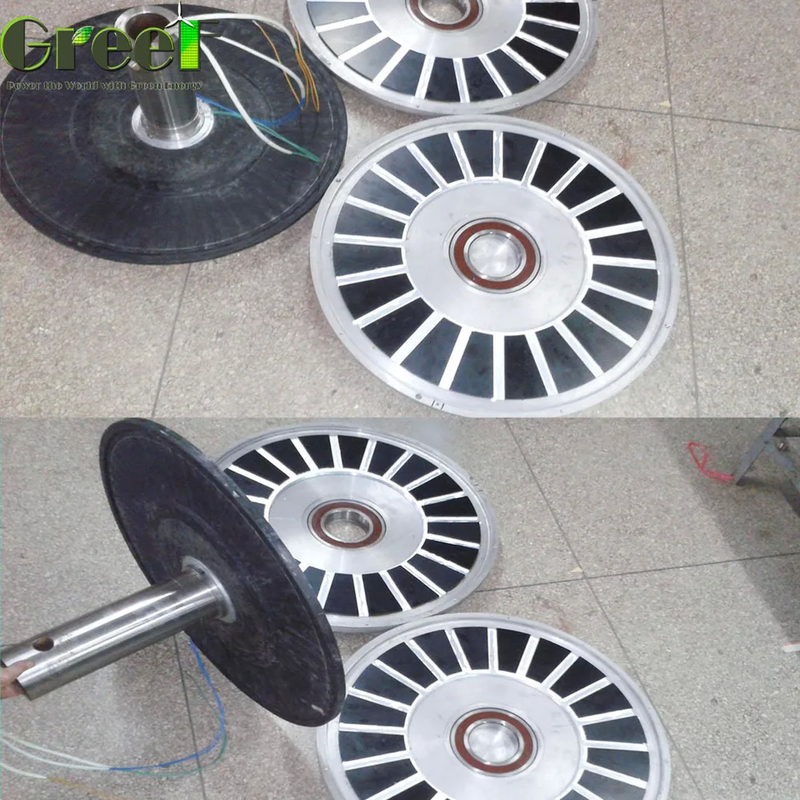

La struttura di un generatore di nucleo senza ferro a flusso assiale è costituita tipicamente da magneti permanenti, bobine e involucro.mentre le bobine catturano l'energia nel campo magnetico e la convertono in energia elettricaL'involucro è utilizzato per proteggere la struttura interna del generatore e fornirgli un supporto solido.
Il principio di funzionamento di un generatore di flusso assiale senza nucleo si basa sul principio dell'induzione elettromagnetica.Quando il campo magnetico generato da un magnete permanente si muove rispetto a un conduttore in una bobina, una forza elettromotrice indotta viene generata nel conduttore. Questa forza elettromotrice può quindi essere convertita in energia elettrica, fornendo potenza a dispositivi esterni.
La generazione di energia eolica ha un grande potenziale con l'uso di generatori senza nucleo a flusso assiale.poiché possono aumentare significativamente la densità di produzione e migliorare l'efficienza della produzione di energia eolicaA causa dell'assenza di un nucleo di ferro, questi generatori dimostrano una riduzione delle perdite di ferro e delle perdite di isteresi, rendendoli infine più efficienti.
I generatori a flusso assiale senza nucleo hanno una vasta gamma di applicazioni nelle energie rinnovabili, compresi i sistemi di generazione di energia solare ed eolica.Questi generatori sono altamente efficienti nella conversione dell'energia e affidabili nel funzionamento, rendendoli ideali per i sistemi di generazione di energia rinnovabile.
Il generatore a flusso assiale senza nucleo è adatto anche per altre applicazioni industriali che richiedono un'alimentazione efficiente, leggera e affidabile.può essere utilizzato come fonte di alimentazione di riserva o ausiliaria per fornire un supporto energetico stabile alle apparecchiature industriali.
La flessibilità del generatore di nucleo senza ferro a flusso assiale consente di personalizzarlo in base alle esigenze specifiche del cliente.come la potenza del generatore, velocità e tensione di uscita per soddisfare i requisiti di vari scenari di applicazione.
Il GDG Coreless Permanent Magnet Generator è dotato di multi-poli che vanno da 16-20 e una gamma di tensione di 12-450V. Il grado di protezione è IP 54 e ha una gamma di velocità di 100-500RPM.È possibile scegliere tra una struttura rotore esterno o rotore interno per soddisfare le vostre esigenze.
I generatori della serie GREEF DDG presentano le seguenti caratteristiche:
Velocità di rotazione nominale bassa, bassa velocità del vento di partenza, basso peso e piccole dimensioni, bassa Alta efficienza
(1) Tecnologia brevettata della coppia: utilizza la più recente tecnologia Precise Coil. Nessuna isteresi e effetto di incisioni degli ingranaggi rendono la coppia di avvio molto bassa < 1N.M.
(2) Struttura originale: utilizzare un motore a disco senza nucleo per sostituire il motore tradizionale che lo rende meno volume e peso.
(3) Maggiore utilizzazione: utilizzo di una speciale tecnologia di motori senza nucleo per eliminare le strozzature di utilizzo dell'energia eolica a bassa velocità.
(4) Maggiore affidabilità: la struttura speciale rende più grande il rapporto potenza/volume, potenza/peso e ha una lunga vita di 8 volte più lungo rispetto al motore tradizionale.
(5) Senza ingranaggi, azionamento diretto, generatore a basse giri.
(6) Componenti di alta qualità e standard per l'uso in ambienti difficili ed estremi per turbine eoliche
(7) Alta efficienza e bassa perdita di energia per resistenza meccanica
(8) Eccellente dissipazione del calore grazie alla struttura esterna in lega di alluminio e alla speciale struttura interna.
| Modello | GDG-0.5KW-200 | GDG-1KW-180 | GDG-1KW-200 | GDG-2KW-120 | GDG-2KW-180 |
| Potenza nominale | 0.5KW | 1 kW | 1 kW | 2 kW | 2 kW |
| Velocità di rotazione nominale | 200 giri al minuto | 180 giri al minuto | 200 giri al minuto | 120 giri al minuto | 180 giri al minuto |
| Tensione nominale | 56VAC | 56VAC | 56VAC | 115VAC | 115VAC |
| Corrente nominale | 9A | 12A | 17.9A | 10A | 17.4A |
| Efficienza | > 85% | ||||
| Metodo Wending | Y | ||||
| Resistenza isolante | 100Mohm Min ((500V DC) | ||||
| Livello di perdita | < 5 ma | ||||
| Torsione di avvio | < 0,1N/M | < 0,3 N/M | < 0,3 N/M | < 0,5 N/M | < 0,3 N/M |
| Tipo di fase | Fase 3 | ||||
| Struttura | Rotore esterno | ||||
| Stator | Fabbricazione a partire da fibre sintetiche | ||||
| Rotore | Magnete permanente delle terre rare | ||||
| Diametro della conchiglia del generatore | 320 | 380 | 380 | 550 | 450 |
| Lunghezza della conchiglia del generatore | 232 | 241 | 241 | 330 | 258 |
| Peso | 20 | 32 | 32 | 75 | 51 |
| Drammetro dell'albero | 45 | 50 | 50 | 78 | 59 |
| Materiale della conchiglia del generatore | Leghe di alluminio | ||||
| Materiale dell'albero | Acciaio al carbonio | ||||
| Portamento | Cuscinetti a sfera a scanalatura profonda | ||||
| Modello | GDG-3KW-100 | GDG-3KW-180 | GDG-5KW-100 | GDG-5KW-150 | GDG-10KW-100 |
| Potenza nominale | 3 kW | 3 kW | 5 kW | 6 kW | 10 kW |
| Velocità di rotazione nominale | 100 giri al minuto | 180 giri al minuto | 100 giri al minuto | 150 giri al minuto | 100 giri al minuto |
| Tensione nominale | 380VAC | 380VAC | 380VAC | 380VAC | 400VAC |
| Corrente nominale | 4.6 | 4.7 | 7.6 | 15.2 | 14.5 |
| Efficienza | > 85% | > 85% | > 88% | > 88% | > 88% |
| Metodo Wending | Y | Y | Y | Y | Y |
| Resistenza isolante | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((501V DC) |
| Livello di perdita | < 5 ma | < 5 ma | < 5 ma | < 5 ma | < 5 ma |
| Torsione di avvio | < 1 N/M | < 0,5 N/M | < 0,5 N/M | < 1 N/M | < 1N/M |
| Tipo di fase | Fase 3 | Fase 3 | Fase 3 | Fase 3 | Fase 3 |
| Struttura | Rotore esterno | Rotore esterno | Rotore esterno | Rotore esterno | Rotore esterno |
| Stator | Fabbricazione a partire da fibre sintetiche | Fabbricazione a partire da fibre sintetiche | Fabbricazione a partire da fibre sintetiche | Fabbricazione a partire da fibre sintetiche | Fabbricazione a partire da fibre sintetiche |
| Rotore | Magnete permanente delle terre rare | Magnete permanente delle terre rare | Magnete permanente delle terre rare | Magnete permanente delle terre rare | Magnete permanente delle terre rare |
| Diametro della conchiglia del generatore | 620 | 550 | 700 | 620 | 770 |
| Lunghezza della conchiglia del generatore | 410 | 330 | 400 | 410 | 590 |
| Peso | 110 | 65 | 125 | 110 | 245 |
| Drammetro dell'albero | 80 | 78 | 98 | 80 | 85 |
| Materiale della conchiglia del generatore | Leghe di alluminio | Leghe di alluminio | Leghe di alluminio | Leghe di alluminio | Leghe di alluminio |
| Materiale dell'albero | Acciaio al carbonio | Acciaio al carbonio | Acciaio al carbonio | Acciaio al carbonio | Acciaio al carbonio |
| Portamento | Cuscinetti a sfera a scanalatura profonda | Cuscinetti a sfera a scanalatura profonda | Cuscinetti a sfera a scanalatura profonda | Cuscinetti a sfera a scanalatura profonda | Cuscinetti a sfera a scanalatura profonda |
1.Generatore utilizza protezione interna da schiuma cassa esterna in legno piatto.Generatore utilizza protezione del tubo.
2.Passe e peso del pacchetto si prega di fare riferimento alle nostre vendite.
3- Spedizione via mare con FCL LCL o via aerea.
Se avete qualsiasi richiesta in pacchetto e di spedizione per favore dire alle nostre vendite faremo secondo la vostra richiesta.
Inviaci direttamente la tua richiesta.
