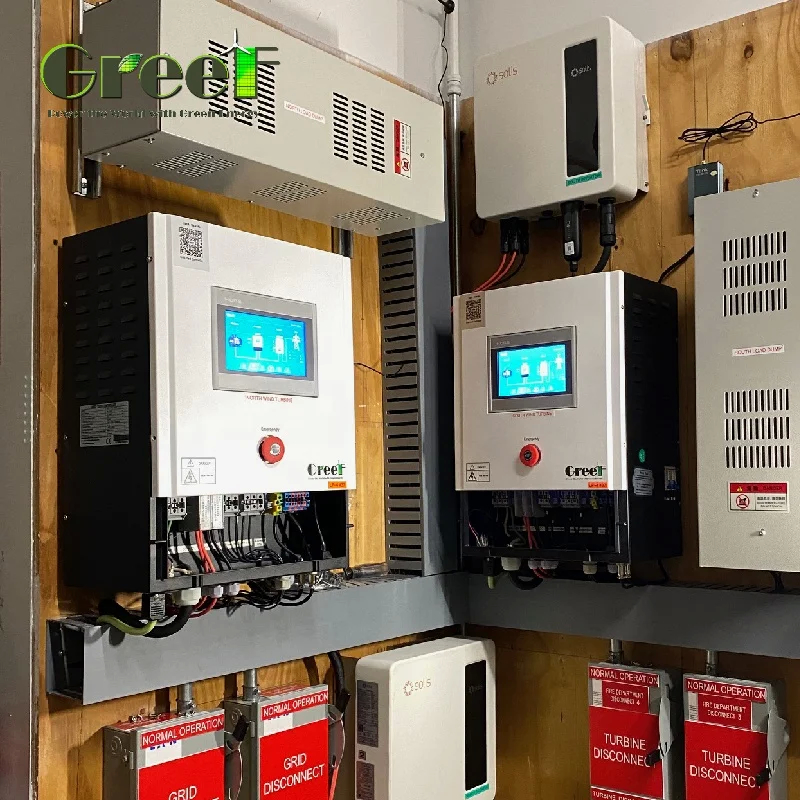

Umidità relativa < 90% sul regolatore di rete Nessuna condensazione

Descrizione del prodotto:

Il regolatore collegato alla rete svolge un ruolo cruciale nei sistemi di generazione eolica su rete,poiché è responsabile della conversione di tre corrente AC dalle turbine eoliche in corrente CC prima di inviarla all'inverter di reteQuesto lo rende la componente tecnologica più importante del sistema.

Il regolatore a griglia professionale della serie GT-PCTC è progettato con sistemi di controllo della doppia sicurezza, che includono un sistema di tensione costante PWM e un sistema di freno a carico di scarico trifase.Questa soluzione innovativa consente una maggiore sicurezza e controllo dell'energia generata dalle turbine eolicheInoltre, questo controllore collegato alla rete interfaccia con inverter solari di marchi popolari come Growatt, Deye, Solis e lvet.

Grazie a questa caratteristica, gli inverter solari possono ora adattarsi alle condizioni di funzionamento delle turbine eoliche, il che è estremamente utile in situazioni in cui vengono utilizzate sia le fonti di energia eolica che quelle solari.Il regolatore eolico professionale della serie GT-PCTC è un'ottima aggiunta a qualsiasi sistema di generatore eolico in rete che cerchi di ottimizzare la generazione di energia e garantire la sicurezza.

Introduzione del prodotto

Il regolatore collegato alla rete è tecnologicamente il componente più importante dei sistemi di generazione eolica su rete,che convertono tre corrente AC dalla turbina eolica in corrente continua e poi inviano all'inverter di rete. controllore a griglia professionale della serie GT-PCTC dotato di doppio sistema di controllo di sicurezza: sistema di tensione costante PWM e sistema di frenatura a carico di scarico trifase,Questa soluzione innovativa si interfaccia anche con inverter solari di marchi come Growatt, Deye, Solis e Ivet, consentendo agli inverter solari di adattarsi alle condizioni di funzionamento delle turbine eoliche.

Parametri del prodotto

Tipo	GT-PCTC-1.5KW	GT-PCTC-2KW	GT-PCTC-3KW	GT-PCTC-5KW
Potenza nominale delle turbine eoliche	1.5KW	2 kW	3 kW	5 kW
Tensione nominale delle turbine eoliche	AC220V-240V	AC220V-240V	AC220V-380V	AC380-450V
Funzione	Rettificatore, controllo, uscita CC
Funzione di protezione automatica	Protezione da sovra tensione, Protezione da interruzione della rete, Portata di alimentazione regolata, Arrester
Funzione manuale	Freno manuale, reset, interruttore di emergenza
Modalità di visualizzazione	schermo LCD touch
Contenuto visualizzato (più grande)	Velocità del generatore ((rpm),Volt di ingresso (Vdc),Corrente di ingresso ((Vac),Potenza di uscita ((kW),Volt di rete (Vac),Corrente di rete ((A),Potenza generata oggi ((kWh),Potenza generata questo mese,Potenza generata il mese scorso,Energia generata quest'anno, potenza generata l'anno scorso, impostazione curva di potenza.
Il tempo di trascorrere del carico di scarico in 3 fasi	12-20 minuti	12-20 minuti	12-20 minuti	12-20 minuti
Voltaggio di carico di scarico a tre fasi della turbina eolica	450 ± 5 Vdc			750±5Vdc
Tensione costante PWM	≥ 400dc			≥ 700dc
Temperatura ambientale	-30-60°C
Umidità relativa	< 90% Nessuna condensazione
Rumore (1m)	< 40 dB
Grado di protezione	IP20 (In interno) IP65 (In esterno)
Metodo di raffreddamento	raffreddamento forzato ad aria
Interfaccia di comunicazione (facoltativo)	RS485/USB/GPRS/WIFI/Ethernet

Tipo	GT-PCTC-10KW	GT-PCTC-20KW	GT-PCTC-30KW	GT-ACDC-50KW	GT-ACDC-100KW
Potenza nominale delle turbine eoliche	10 kW	20 kW	30 kW	50 kW	100 kW
Tensione nominale delle turbine eoliche	AC380-520V
Funzione	Rettificatore, controllo, uscita CC
Funzione di protezione automatica	Protezione da sovra tensione, Protezione da interruzione della rete, Portata di alimentazione regolata, Arrester
Funzione manuale	Freno manuale, reset, interruttore di emergenza
Modalità di visualizzazione	schermo LCD touch
Contenuto visualizzato (più grande)	Velocità del generatore ((rpm),Tensione di ingresso (Vdc),Corrente di ingresso ((Vac),Potenza di uscita ((kW),Tensione della rete (Vac),Corrente della rete ((A),Generazione di potenza oggi (kWh), Potenza generata questo mese, Potenza generata il mese scorso, Potenza generata quest'anno, Potenza generata l'anno scorso, Curva di potenza impostazione.
Tensione costante PWM	≥ 700dc	≥ 700dc	≥ 700dc	≥ 700dc	≥ 700dc
Voltaggio di carico di scarico a tre fasi della turbina eolica	750±5Vdc	750±5Vdc	750±5Vdc	750±5Vdc	750±5Vdc
Tempo-lapso del carico di scarico in turbina eolica a 3 fasi	12-20 minuti	12-20 minuti	12-20 minuti	12-20 minuti	12-20 minuti
Temperatura ambientale	-30-60°C
Umidità relativa	< 90% Nessuna condensazione
Rumore (1m)	< 40 dB
Grado di protezione	IP20 (In interno) IP65 (In esterno)
Metodo di raffreddamento	raffreddamento forzato ad aria
Interfaccia di comunicazione (facoltativo)	RS485/USB/GPRS/WIFI/Ethernet
Dimensione del regolatore (mm)	550*395*270	600*500*1200	600*500*1200	930*580*430 mm	1100*600*1800
Peso del regolatore	25 kg	66 kg	68 kg	50 kg	406 kg
Dimensione del carico di scarico (mm)	690*520*270	690*530*520	710*890*590	710*890*590	Dumpload integrato
Peso del carico di scarico	45 kg	55 kg	55 kg	55 kg	Dumpload integrato
