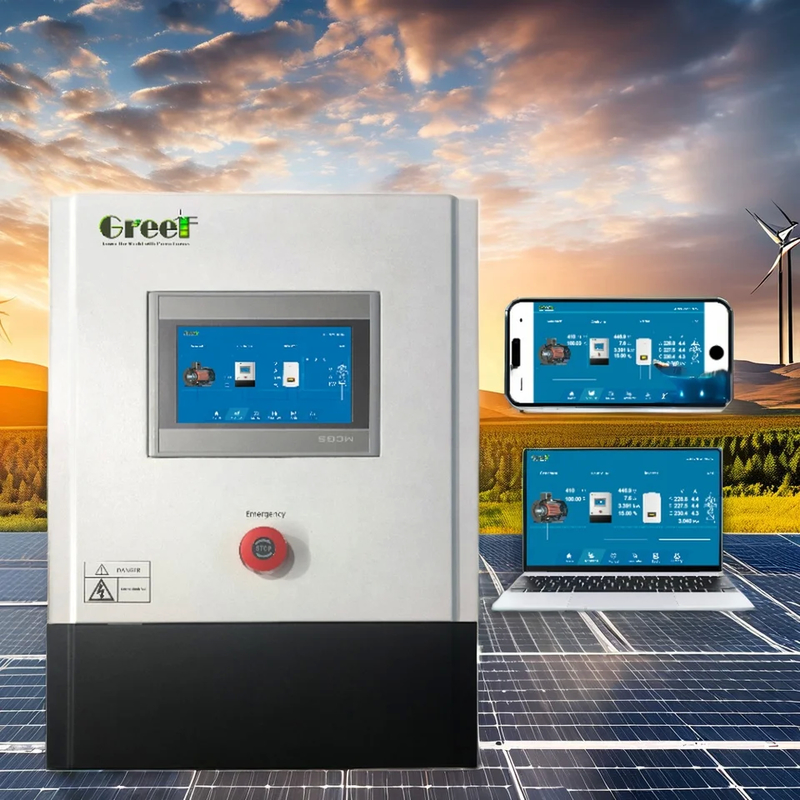

Frequenza di uscita 50Hz/60Hz su controller a griglia con schermo LCD touch



Introduzione del prodotto

Il regolatore collegato alla rete è tecnologicamente il componente più importante dei sistemi di generazione eolica su rete,che convertono tre corrente AC dalla turbina eolica in corrente continua e poi inviano all'inverter di rete. controllore a griglia professionale della serie GT-PCTC dotato di doppio sistema di controllo di sicurezza: sistema di tensione costante PWM e sistema di frenatura a carico di scarico trifase,Questa soluzione innovativa si interfaccia anche con inverter solari di marchi come Growatt, Deye, Solis e Ivet, consentendo agli inverter solari di adattarsi alle condizioni di funzionamento delle turbine eoliche.

Parametri del prodotto

Tipo	GT-PCTC-1.5KW	GT-PCTC-2KW	GT-PCTC-3KW	GT-PCTC-5KW
Potenza nominale delle turbine eoliche	1.5KW	2 kW	3 kW	5 kW
Tensione nominale delle turbine eoliche	AC220V-240V	AC220V-240V	AC220V-380V	AC380-450V
Funzione	Rettificatore, controllo, uscita CC
Funzione di protezione automatica	Protezione da sovra tensione, Protezione da interruzione della rete, Portata di alimentazione regolata, Arrester
Funzione manuale	Freno manuale, reset, interruttore di emergenza
Modalità di visualizzazione	schermo LCD touch
Contenuto visualizzato (più grande)	Velocità del generatore ((rpm),Volt di ingresso (Vdc),Corrente di ingresso ((Vac),Potenza di uscita ((kW),Volt di rete (Vac),Corrente di rete ((A),Potenza generata oggi ((kWh),Potenza generata questo mese,Potenza generata il mese scorso,Energia generata quest'anno, potenza generata l'anno scorso, impostazione curva di potenza.
Il tempo di trascorrere del carico di scarico in 3 fasi	12-20 minuti	12-20 minuti	12-20 minuti	12-20 minuti
Voltaggio di carico di scarico a tre fasi della turbina eolica	450 ± 5 Vdc			750±5Vdc
Tensione costante PWM	≥ 400dc			≥ 700dc
Temperatura ambientale	-30-60°C
Umidità relativa	< 90% Nessuna condensazione
Rumore (1m)	< 40 dB
Grado di protezione	IP20 (In interno) IP65 (In esterno)
Metodo di raffreddamento	raffreddamento forzato ad aria
Interfaccia di comunicazione (facoltativo)	RS485/USB/GPRS/WIFI/Ethernet

Tipo	GT-PCTC-10KW	GT-PCTC-20KW	GT-PCTC-30KW	GT-ACDC-50KW	GT-ACDC-100KW
Potenza nominale delle turbine eoliche	10 kW	20 kW	30 kW	50 kW	100 kW
Tensione nominale delle turbine eoliche	AC380-520V
Funzione	Rettificatore, controllo, uscita CC
Funzione di protezione automatica	Protezione da sovra tensione, Protezione da interruzione della rete, Portata di alimentazione regolata, Arrester
Funzione manuale	Freno manuale, reset, interruttore di emergenza
Modalità di visualizzazione	schermo LCD touch
Contenuto visualizzato (più grande)	Velocità del generatore ((rpm),Tensione di ingresso (Vdc),Corrente di ingresso ((Vac),Potenza di uscita ((kW),Tensione della rete (Vac),Corrente della rete ((A),Generazione di potenza oggi (kWh), Potenza generata questo mese, Potenza generata il mese scorso, Potenza generata quest'anno, Potenza generata l'anno scorso, Curva di potenza impostazione.
Tensione costante PWM	≥ 700dc	≥ 700dc	≥ 700dc	≥ 700dc	≥ 700dc
Voltaggio di carico di scarico a tre fasi della turbina eolica	750±5Vdc	750±5Vdc	750±5Vdc	750±5Vdc	750±5Vdc
Tempo-lapso del carico di scarico in turbina eolica a 3 fasi	12-20 minuti	12-20 minuti	12-20 minuti	12-20 minuti	12-20 minuti
Temperatura ambientale	-30-60°C
Umidità relativa	< 90% Nessuna condensazione
Rumore (1m)	< 40 dB
Grado di protezione	IP20 (In interno) IP65 (In esterno)
Metodo di raffreddamento	raffreddamento forzato ad aria
Interfaccia di comunicazione (facoltativo)	RS485/USB/GPRS/WIFI/Ethernet
Dimensione del regolatore (mm)	550*395*270	600*500*1200	600*500*1200	930*580*430 mm	1100*600*1800
Peso del regolatore	25 kg	66 kg	68 kg	50 kg	406 kg
Dimensione del carico di scarico (mm)	690*520*270	690*530*520	710*890*590	710*890*590	Dumpload integrato
Peso del carico di scarico	45 kg	55 kg	55 kg	55 kg	Dumpload integrato

Dettagli del prodotto

Soluzione di sistema

Descrizione del prodotto:

Il regolatore a rete svolge un ruolo vitale nei sistemi di generazione eolica in rete.che viene quindi inviato all'inverter di collegamento alla rete.

Il regolatore a griglia professionale della serie GT-PCTC è dotato di sistemi di controllo di doppia sicurezza.che garantisce la sicurezza in caso di incidentiCon questa soluzione innovativa, il controller può anche interfacciarsi con inverter solari di marchi noti come Growatt, Deye, Solis e lvet.Questa caratteristica consente agli inverter solari di adattarsi alle condizioni di funzionamento delle turbine eoliche.

Applicazioni:

Il regolatore della serie GT-PCTC è un convertitore CA-CC progettato per l'uso con turbine eoliche collegate alla rete.garantire prestazioni e sicurezza ottimaliIl prodotto è dotato di un sistema di monitoraggio dei guasti a terra, che lo rende una soluzione ideale per coloro che cercano un controllore del vento affidabile e sicuro.

Il regolatore della serie GT-PCTC è progettato per funzionare in ambienti difficili con temperature comprese tra -30 e 60 °C. Ciò lo rende un prodotto ideale per l'uso in varie condizioni meteorologiche,garantire che possa continuare a funzionare in modo ottimale indipendentemente dalle condizioni esterneLa tensione di carico di scarico a tre fasi della turbina eolica di 750 ± 5 Vdc è progettata per garantire che il prodotto sia compatibile con la maggior parte delle turbine eoliche.

Nel complesso, il regolatore della serie GT-PCTC è un regolatore del vento affidabile e durevole progettato per soddisfare le esigenze di una vasta gamma di utenti.Se si sta cercando un prodotto per uso personale o commerciale, questo prodotto è una soluzione ideale per chi cerca un regolatore del generatore eolico affidabile ed efficiente.

Supporto e servizi:

Il supporto tecnico e i servizi del prodotto On Grid Controller includono:

• Consulenza di esperti e assistenza per la risoluzione dei problemi da parte di tecnici certificati
• Guida all'installazione e all'installazione del prodotto
• Accesso agli aggiornamenti del software e agli aggiornamenti del firmware
• Riparazioni e sostituzioni di garanzia
• Risorse e documentazione per la formazione

Il nostro team è dedicato a fornire un servizio clienti eccellente e garantire che il nostro prodotto On Grid Controller soddisfi le vostre esigenze e superi le vostre aspettative.

Imballaggio e trasporto:

Imballaggio del prodotto:

Il prodotto On Grid Controller sarà confezionato in una robusta scatola di cartone con inserti di schiuma per garantire un trasporto sicuro.La confezione include anche un manuale di istruzioni e tutti i cavi e gli accessori necessari.

Spedizione del prodotto:

Offriamo la spedizione standard gratuita per tutti gli ordini del prodotto On Grid Controller.I clienti possono anche scegliere le opzioni di spedizione accelerata a un costo aggiuntivo.
