Descrizione del prodotto:

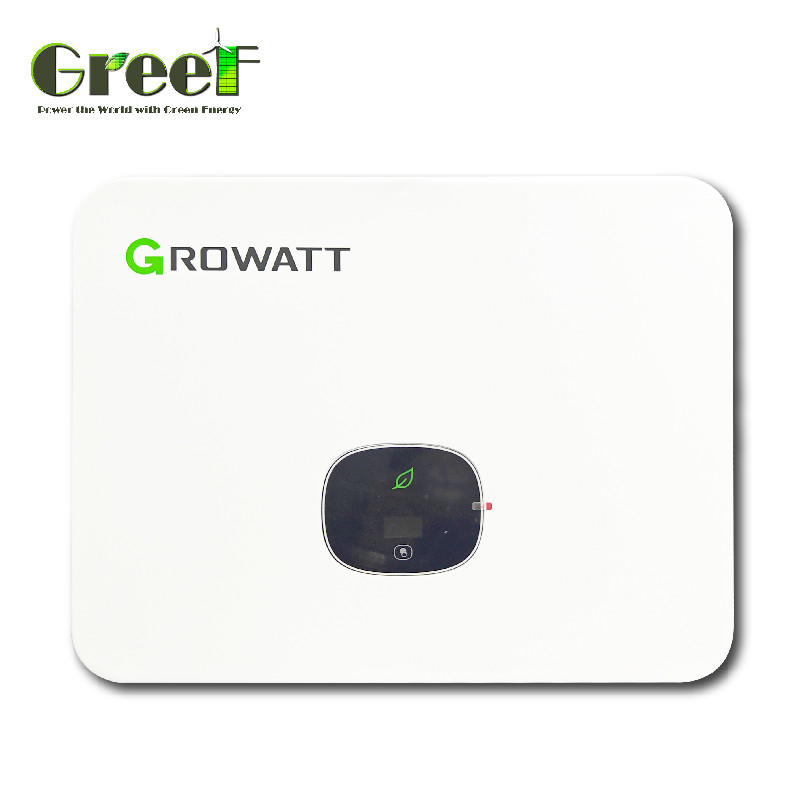

L'inverter connesso alla rete fotovoltaica Growatt funge da componente cruciale sia nei sistemi di energia solare che nei sistemi di generazione di energia distribuita.La sua funzione primaria è quella di convertire l'energia CC dei moduli fotovoltaici in energia CAIn particolare, il lato CC dell'inverter è collegato al modulo fotovoltaico, mentre il lato CA è collegato alla rete elettrica.
Una delle caratteristiche chiave dell'inverter fotovoltaico Growatt collegato alla rete è il monitoraggio del punto di potenza massima (MPPT).che consente al modulo fotovoltaico di produrre elettricità con potenza massimaIl controllo della corrente in circuito interno genera quindi impulsi PWM che producono corrente alternata (AC) della stessa frequenza e fase di quella della tensione della rete.
Applicazioni:
I sistemi fotovoltaici solari si basano sui pannelli solari per generare energia CC. Tuttavia, l'energia DC non può essere utilizzata per alimentare apparecchi e attrezzature senza essere prima convertita in energia CA.Qui entra in gioco un inverter., che esegue la conversione necessaria per consentire la connessione alla rete e l'utilizzo di energia domestica o aziendale.
Gli inverter svolgono un ruolo vitale in varie applicazioni industriali, quali l'automazione, le apparecchiature mediche e i sistemi di controllo elettrico.con conseguente miglioramento dell'efficienza della produzioneGli inverter sono ampiamente utilizzati in ambienti industriali per alimentare macchine, regolare i processi di produzione e monitorare le prestazioni delle attrezzature.
La tecnologia delle comunicazioni è un altro settore in cui gli inverter sono essenziali: stazioni base mobili, apparecchiature di comunicazione a microonde,e sistemi di comunicazione basati sulla fibra ottica richiedono tutti energia per funzionare correttamenteGli inverter sono utilizzati per convertire l'energia CC in corrente alternata, consentendo a questi dispositivi di funzionare in modo efficiente ed efficace.
MAC 15~36KTL3-XL
※3 MPPTS
※ Soluzione a tre fasi 220V
※ Una diagnosi intelligente
※ Alta efficienza fino al 98,8%
※ Configurazione WiFi locale
※ Display OLED e pulsante touch
※ SPD tipo II
MID 6~12KTL3-XL
※ Efficienza massima: 98,5%
※ 40% più compatto e leggero
※Traccianti MPp doppi
※Supporta il controllo delle esportazioni
※Tasto touch e display OLED
※SPD di tipo ll sul lato CA e CC
MAX 50~75KTL3-XL 2
※8 MPPT e fusibili
※ Scanner e diagnostico intelligente di l/V
※Monitoreo intelligente di catene
※SPD tipo II di CA e CC
※Protezione IP66 y C5
MAX 50~80KTL3 LV
※6/7MPPTSDiagnostica intelligente※Alta efficienza fino al 99%※Connessione WIFI locale※Monitoraggio delle stringhe※SPD di tipo II AC&DC※Protezione AFCl※Conservazione dei dati fino a 25 anni※Connessione DC lato 2 in 1 abilitata
Dati di riferimento:
※Efficienza massima 98,1%2/3 MPP tracker
※SPD di tipo ll sul lato CC
※Supporta il controllo delle esportazioni
※Tasto touch e display OLED
|
Fogli dati
|
MID 6KTL3-XL
|
MID 8KTL3-XL
|
MID 10KTL3-XL
|
MID 11KTL3-XL
|
MID 12KTL3-XL
|
|
Dati di ingresso
|
|
|
Potenza massima CC
|
65000W
|
10400W
|
13000W
|
13000W
|
15600W
|
|
tensione di corrente continua massima
|
|
|
Voltaggio iniziale
|
|
|
Intervallo di tensione MPPT
|
|
|
Tensione nominale
|
|
|
Corrente di ingresso massima per MPPT
|
|
|
Impiego (AC)
|
|
|
Potenza di uscita nominale CA
|
6000W
|
8000 W
|
10000 W
|
11000W
|
12000W
|
|
Max. Potenza apparente CA
|
6600VA
|
8800VA
|
11100VA
|
12100VA
|
13300VA
|
|
Corrente di uscita massima
|
16.5A
|
22.1A
|
27.8A
|
30.3A
|
30.3A
|
|
Voltaggio nominale CA
|
|
|
Frequenza della rete CA
|
|
|
Max.efficienza
|
|
|
Fogli dati
|
MIN 7000TL-X ((E)
|
MIN 8000TL-X(E)
|
Min 9000TL-X
|
Min 10000TL-X
|
|
Dati di ingresso
|
|
Potenza massima CC
|
12000W
|
12000W
|
13500W
|
15000W
|
|
tensione di corrente continua massima
|
|
|
Voltaggio di avvio
|
|
|
Intervallo di tensione MPPT
|
|
|
Tensione nominale
|
|
|
Corrente di ingresso massima per MPPT
|
|
|
Impiego (AC)
|
|
Potenza di uscita nominale CA
|
7000W
|
8000 W
|
9000 W
|
10000 W
|
|
Max. Potenza apparente CA
|
7000VA
|
8000VA
|
9000VA
|
10000VA
|
|
Corrente di uscita massima
|
33.5A
|
33.5A
|
43A
|
45.5A
|
|
Tensione nominale AC (range*)
|
Impostazione predefinita:240V a fase divisa, facoltativa:208V e 240V monofase, 183-228@208V 211-264V@240V
|
|
Frequenza della rete CA (range*)
|
50/60 Hz (45-55 Hz/55-65 Hz)
|
|
Max.efficienza
|
|
|
Fogli dati
|
MAC 15KTL3-XL
|
MAC 20KTL3-XL
|
MAC 22KTL3-XL
|
MAC 25KTL3-XL
|
MAC 30KTL3-XL
|
MAC 36KTL3-XL
|
|
Dati di ingresso
|
|
|
|
Potenza fotovoltaica massima raccomandata (per il modulo STC)
|
22500W
|
30000W
|
33000W
|
37500W
|
45000W
|
54000W
|
|
tensione di corrente continua massima
|
|
|
Voltaggio iniziale
|
|
|
Intervallo di tensione MPPT
|
|
|
Tensione nominale
|
|
|
Corrente di ingresso massima per MPPT
|
|
|
Impiego (AC)
|
|
Potenza di uscita nominale CA
|
15000W
|
20000W
|
22000W
|
25000W
|
30000W
|
36000W
|
|
Max. Potenza apparente CA
|
16600VA@220VAC
|
22200VA@220VAC
|
24400VA@220VAC
|
27800VA@220VAC
|
33300VA@220VAC
|
36000VA@220VAC 39200VA@240VAC
|
|
Corrente di uscita massima
|
43.6A
|
58.3A
|
64.0A
|
73.0A
|
87.4A
|
94.5A
|
|
Tensione nominale AC (range*)
|
127,2 V/220 V ((101,6 - 139,7 V)
|
|
Frequenza della rete CA (range*)
|
50/60 Hz ((46~54/56~64 Hz)
|
|
Max.efficienza
|
|
|
Fogli di dati
|
Max 50KTL3-XL2
|
MAX 60KTL3-XL2
|
MAX 70KTL3-XL2
|
Max 75KTL3-XL2
|
|
Dati di ingresso (CD)
|
|
Potenza massima CC
|
100000W
|
120000W
|
105000W
|
112500W
|
|
Rango di potenza massima*
|
|
|
Voltaggio di arranque
|
|
|
Voltaggio nominale
|
|
|
Rango di tensione di MPPT
|
|
|
Corrente massima per MPPT
|
|
|
Salida (CA)
|
|
Potenza nominale CA
|
50000W
|
60000W
|
70000W
|
75000W
|
|
Potenza apparente massima
|
55500VA
|
66600VA
|
66000VA @208V 70000VA @220V 73000VA @230V
|
71000VA @208V 75000VA @220V 78400VA @230V
|
|
Voltaggio nominale CA (Rango*)
|
|
|
Voltaggio nominale CA (Rango*)
|
|
|
Frequenza del rosso CA (Rango*)
|
50/60 Hz (45~55 Hz/55-65 Hz)
|
|
Maxima efficienza
|
|
|
Fogli dati
|
Max 50KTL3 LV
|
MAX 60KTL3 LV
|
MAX 70KTL3 LV
|
MAX 80KTL3 LV
|
|
Dati di ingresso
|
|
Potenza massima CC
|
65000W
|
78000W
|
91000W
|
104000W
|
|
tensione di corrente continua massima
|
1100V
|
1100V
|
1100V
|
1100V
|
|
Voltaggio di avvio
|
|
|
Intervallo di tensione MPPT
|
|
|
Tensione nominale
|
585 V
|
585 V
|
600 V
|
600 V
|
|
Corrente di ingresso massima per MPPT
|
|
|
Impiego (AC)
|
|
Potenza di uscita nominale CA
|
50000W
|
60000W
|
70000W
|
80000W
|
|
Max. Potenza apparente CA
|
55500VA
|
66600VA
|
77700VA
|
88800VA
|
|
Corrente di uscita massima
|
80.5A
|
96.6A
|
112.7A
|
128.8A
|
|
Voltaggio nominale CA
|
|
|
Frequenza della rete CA
|
|
|
Max.efficienza
|
980,8%
|
980,8%
|
990,9%
|
990,9%
|
Applicazioni del prodotto
Imballaggio e trasporto:
Imballaggio del prodotto:
L'Inverter On Grid verrà accuratamente imballato in una robusta scatola di cartone con sufficiente imbottitura per evitare danni durante il trasporto.Il pacchetto comprende anche un manuale d'uso e i cavi necessari per l'installazione.
Spedizione:
Offriamo la spedizione gratuita per l'Inverter On Grid all'interno degli Stati Uniti continentali. Il prodotto verrà spedito tramite UPS Ground e dovrebbe arrivare entro 5-7 giorni lavorativi.i costi di spedizione saranno calcolati al momento del check-out e possono variare a seconda della destinazioneSi prega di notare che eventuali spese doganali o tasse saranno a carico del cliente.
