Descrizione del prodotto:
L'inverter connesso alla rete fotovoltaica Growatt è un dispositivo cruciale nei sistemi di energia solare e nei sistemi di generazione di energia distribuita.
Il lato DC dell'inverter è collegato al modulo fotovoltaico e il lato CA è collegato alla rete elettrica.L'inverter utilizza il circuito esterno di tensione per ottenere il monitoraggio massimo del punto di potenza (MPPT) del modulo fotovoltaico per la produzione di elettricità.
Inoltre, il controllo corrente del circuito interno genera impulsi PWM che possono accendere e spegnere il ponte dell'inverter in un modello specifico.Questo modello di commutazione produce corrente alternata (CA) della stessa frequenza e fase di quella della tensione della rete.
Applicazioni:
I sistemi fotovoltaici solari richiedono un inverter per convertire l'energia CC dei pannelli solari in energia CA prima che possa essere utilizzata per alimentare elettrodomestici e apparecchiature.
Gli inverter trovano un uso diffuso nell'automazione industriale, nelle attrezzature mediche, nel controllo elettrico e in altre applicazioni industriali.Aiutano a controllare e a regolare i processi di produzione industriale, migliorando così l'efficienza della produzione
La potenza è un requisito cruciale per i dispositivi tecnologici di comunicazione come le stazioni base mobili, le apparecchiature di comunicazione a microonde e i sistemi di comunicazione basati sulla fibra ottica.Gli inverter possono convertire la potenza CC generata da questi dispositivi in potenza CA e quindi consentire il loro utilizzo operativo.

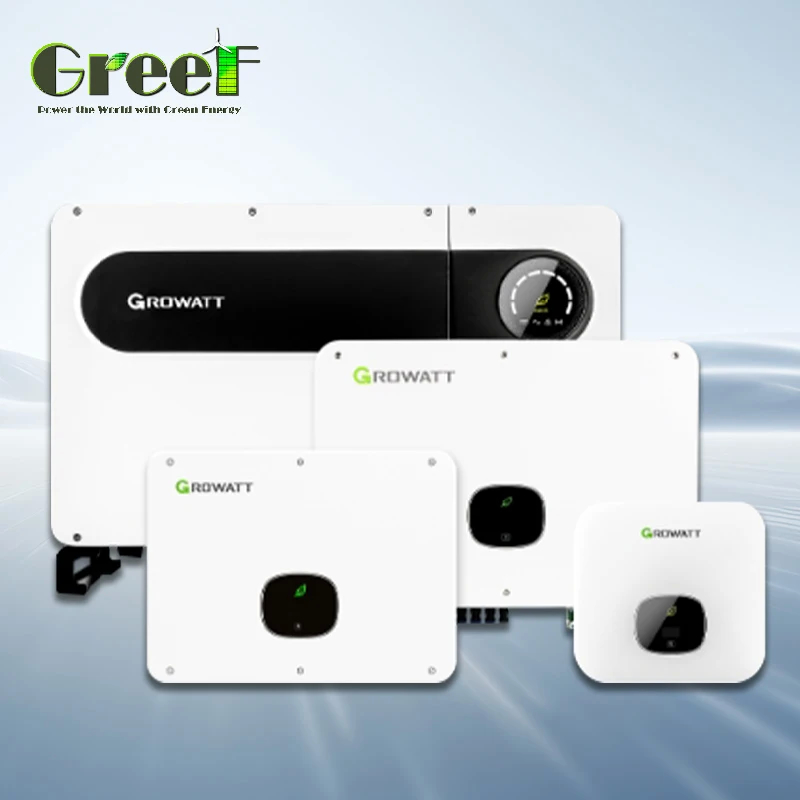

MAC 15~36KTL3-XL
※3 MPPTS
※ Soluzione a tre fasi 220V
※ Una diagnosi intelligente
※ Alta efficienza fino al 98,8%
※ Configurazione WiFi locale
※ Display OLED e pulsante touch
※ SPD tipo II
MID 6~12KTL3-XL
※ Efficienza massima: 98,5%
※ 40% più compatto e leggero
※Traccianti MPp doppi
※Supporta il controllo delle esportazioni
※Tasto touch e display OLED
※SPD di tipo ll sul lato CA e CC
MAX 50~75KTL3-XL 2
※8 MPPT e fusibili
※ Scanner e diagnostico intelligente di l/V
※Monitoreo intelligente di catene
※SPD tipo II di CA e CC
※Protezione IP66 y C5
MAX 50~80KTL3 LV
※6/7MPPTSDiagnostica intelligente※Alta efficienza fino al 99%※Connessione WIFI locale※Monitoraggio delle stringhe※SPD di tipo II AC&DC※Protezione AFCl※Conservazione dei dati fino a 25 anni※Connessione DC lato 2 in 1 abilitata
Dati di riferimento:
※Efficienza massima 98,1%2/3 MPP tracker
※SPD di tipo ll sul lato CC
※Supporta il controllo delle esportazioni
※Tasto touch e display OLED
|
Fogli dati
|
MID 6KTL3-XL
|
MID 8KTL3-XL
|
MID 10KTL3-XL
|
MID 11KTL3-XL
|
MID 12KTL3-XL
|
|
Dati di ingresso
|
|
|
Potenza massima CC
|
65000W
|
10400W
|
13000W
|
13000W
|
15600W
|
|
tensione di corrente continua massima
|
|
|
Voltaggio iniziale
|
|
|
Intervallo di tensione MPPT
|
|
|
Tensione nominale
|
|
|
Corrente di ingresso massima per MPPT
|
|
|
Impiego (AC)
|
|
|
Potenza di uscita nominale CA
|
6000W
|
8000 W
|
10000 W
|
11000W
|
12000W
|
|
Max. Potenza apparente CA
|
6600VA
|
8800VA
|
11100VA
|
12100VA
|
13300VA
|
|
Corrente di uscita massima
|
16.5A
|
22.1A
|
27.8A
|
30.3A
|
30.3A
|
|
Voltaggio nominale CA
|
|
|
Frequenza della rete CA
|
|
|
Max.efficienza
|
|
|
Fogli dati
|
MIN 7000TL-X ((E)
|
MIN 8000TL-X(E)
|
Min 9000TL-X
|
Min 10000TL-X
|
|
Dati di ingresso
|
|
Potenza massima CC
|
12000W
|
12000W
|
13500W
|
15000W
|
|
tensione di corrente continua massima
|
|
|
Voltaggio di avvio
|
|
|
Intervallo di tensione MPPT
|
|
|
Tensione nominale
|
|
|
Corrente di ingresso massima per MPPT
|
|
|
Impiego (AC)
|
|
Potenza di uscita nominale CA
|
7000W
|
8000 W
|
9000 W
|
10000 W
|
|
Max. Potenza apparente CA
|
7000VA
|
8000VA
|
9000VA
|
10000VA
|
|
Corrente di uscita massima
|
33.5A
|
33.5A
|
43A
|
45.5A
|
|
Tensione nominale AC (range*)
|
Impostazione predefinita:240V a fase divisa, facoltativa:208V e 240V monofase, 183-228@208V 211-264V@240V
|
|
Frequenza della rete CA (range*)
|
50/60 Hz (45-55 Hz/55-65 Hz)
|
|
Max.efficienza
|
|
|
Fogli dati
|
MAC 15KTL3-XL
|
MAC 20KTL3-XL
|
MAC 22KTL3-XL
|
MAC 25KTL3-XL
|
MAC 30KTL3-XL
|
MAC 36KTL3-XL
|
|
Dati di ingresso
|
|
|
|
Potenza fotovoltaica massima raccomandata (per il modulo STC)
|
22500W
|
30000W
|
33000W
|
37500W
|
45000W
|
54000W
|
|
tensione di corrente continua massima
|
|
|
Voltaggio iniziale
|
|
|
Intervallo di tensione MPPT
|
|
|
Tensione nominale
|
|
|
Corrente di ingresso massima per MPPT
|
|
|
Impiego (AC)
|
|
Potenza di uscita nominale CA
|
15000W
|
20000W
|
22000W
|
25000W
|
30000W
|
36000W
|
|
Max. Potenza apparente CA
|
16600VA@220VAC
|
22200VA@220VAC
|
24400VA@220VAC
|
27800VA@220VAC
|
33300VA@220VAC
|
36000VA@220VAC 39200VA@240VAC
|
|
Corrente di uscita massima
|
43.6A
|
58.3A
|
64.0A
|
73.0A
|
87.4A
|
94.5A
|
|
Tensione nominale AC (range*)
|
127,2 V/220 V ((101,6 - 139,7 V)
|
|
Frequenza della rete CA (range*)
|
50/60 Hz ((46~54/56~64 Hz)
|
|
Max.efficienza
|
|
|
Fogli di dati
|
Max 50KTL3-XL2
|
MAX 60KTL3-XL2
|
MAX 70KTL3-XL2
|
Max 75KTL3-XL2
|
|
Dati di ingresso (CD)
|
|
Potenza massima CC
|
100000W
|
120000W
|
105000W
|
112500W
|
|
Rango di potenza massima*
|
|
|
Voltaggio di arranque
|
|
|
Voltaggio nominale
|
|
|
Rango di tensione di MPPT
|
|
|
Corrente massima per MPPT
|
|
|
Salida (CA)
|
|
Potenza nominale CA
|
50000W
|
60000W
|
70000W
|
75000W
|
|
Potenza apparente massima
|
55500VA
|
66600VA
|
66000VA @208V 70000VA @220V 73000VA @230V
|
71000VA @208V 75000VA @220V 78400VA @230V
|
|
Voltaggio nominale CA (Rango*)
|
|
|
Voltaggio nominale CA (Rango*)
|
|
|
Frequenza del rosso CA (Rango*)
|
50/60 Hz (45~55 Hz/55-65 Hz)
|
|
Maxima efficienza
|
|
|
Fogli dati
|
Max 50KTL3 LV
|
MAX 60KTL3 LV
|
MAX 70KTL3 LV
|
MAX 80KTL3 LV
|
|
Dati di ingresso
|
|
Potenza massima CC
|
65000W
|
78000W
|
91000W
|
104000W
|
|
tensione di corrente continua massima
|
1100V
|
1100V
|
1100V
|
1100V
|
|
Voltaggio di avvio
|
|
|
Intervallo di tensione MPPT
|
|
|
Tensione nominale
|
585 V
|
585 V
|
600 V
|
600 V
|
|
Corrente di ingresso massima per MPPT
|
|
|
Impiego (AC)
|
|
Potenza di uscita nominale CA
|
50000W
|
60000W
|
70000W
|
80000W
|
|
Max. Potenza apparente CA
|
55500VA
|
66600VA
|
77700VA
|
88800VA
|
|
Corrente di uscita massima
|
80.5A
|
96.6A
|
112.7A
|
128.8A
|
|
Voltaggio nominale CA
|
|
|
Frequenza della rete CA
|
|
|
Max.efficienza
|
980,8%
|
980,8%
|
990,9%
|
990,9%
|
Applicazioni del prodotto
