Convertitore ibrido generatore-batteria CA
Controller on-grid avanzato DC-DC Buck Boost Topology con gamma di tensione della batteria da 350 a 450 Vdc e display LCD SMART touch screen per un controllo completo della potenza.

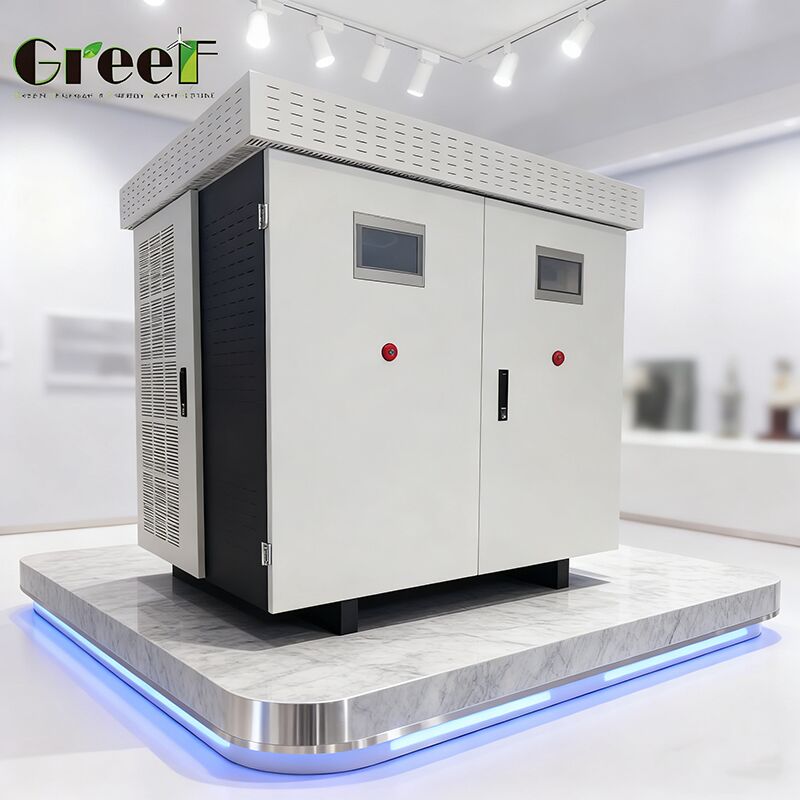

Visualizzazione del prodotto
Il convertitore multifunzione di GREEF ENERGY integra molteplici funzioni critiche di gestione dell'energia in un unico sistema efficiente.Questo dispositivo avanzato esegue la rettifica AC-DC specificamente ottimizzata per i generatori di magneti permanenti, gestisce sofisticati protocolli di ricarica delle batterie e gestisce una precisa inversione DC-AC.
The system features a configurable dual LCD touchscreen interface and utilizes cutting-edge technology to maintain stable voltage and frequency control with permanent magnet synchronous generators (PMSGs), che garantisce l'alimentazione ininterrotta dei carichi collegati.consentire la sincronizzazione con le reti di servizi pubblici e supportare le capacità di ricarica della rete.
Specifiche tecniche
Parametri di ingresso AC del generatore
| Parametro |
Specificità |
| Potenza nominale |
100 kW |
| Tensione nominale |
≥ 320 Vac |
| Tensione ottimale |
450 VAC |
| Intervallo di lavoro |
240-550 Vac |
| Corrente AC massima |
180 A |
Specifiche di ingresso della batteria
| Parametro |
Specificità |
| Tipo di batteria |
Altri materiali |
| Intervallo di tensione |
350-450 Vdc |
| Tensione nominale |
400 Vdc |
| Corrente di carica/scarica massima |
250 A |
Parametri di uscita collegati alla rete
| Parametro |
Specificità |
| Potenza nominale |
100 kW |
| Potenza massima |
120 kW |
| Corrente nominale |
144 A |
| Corrente massima |
173 A |
| Tensione nominale della rete |
400 V |
| Intervallo di tensione ammissibile |
300-460 V |
| Frequenza della griglia |
50 Hz / 60 Hz |
| Distorsione armonica totale |
< 3% a potenza nominale |
| Fattore di potenza |
> 0,99 (intervallo: da -1 a 1) |
| Capacità di sovraccarico |
1.2x potenza nominale per 1 minuto |
Performance e protezione del sistema
- Efficienza massima: 95%
- Topologia: Rettificatore AC-DC, Converter Buck Boost DC-DC, Inverter DC-AC con EMS
- Temperatura di funzionamento: -40°C a 60°C
- Livello di protezione: IP54
- Protezione contro sovratensione e velocità (facoltativo)
- Protezione da cortocircuito CA
- Protezione da sovraccorrente di uscita CA
- Protezione contro le sovratensioni: livello 2
- Altitudine operativa massima: 4.000 metri (sopra i 3.000 metri)
- Consumo di energia in standby: < 50 W
Visualizzazione e monitoraggio
schermo LCD Smart Touch che visualizza la velocità del generatore (rpm), la tensione di ingresso (Vdc), la corrente di ingresso (Vac), la potenza di uscita (kW), la tensione della rete (Vac), la corrente della rete (A), i dati di generazione di energia (oggi, mese, anno),e impostazioni della curva di potenza.
raffreddamento e comunicazione
Sistema intelligente di raffreddamento dell'aria con supporto per la comunicazione via Ethernet, RS485 e WiFi.
Specificità fisiche
Dimensioni: 1500 mm (H) × 1500 mm (W) × 1300 mm (D)
Applicazioni
Il convertitore multifunzione GREEF ENERGY offre soluzioni di gestione dell'energia versatili per molteplici applicazioni che richiedono un controllo dell'energia affidabile e intelligente.
- Sistemi energetici rinnovabili:Integrazione con generatori sincronici a magneti permanenti (PMSG) per turbine eoliche e idroelettriche in configurazioni off-grid o ibride
- Potenza fuori rete e di riserva:Conversione e gestione di energia primaria per luoghi remoti, cabine e stazioni di telecomunicazioni
- Sistemi interattivi di rete:Funzionamento collegato alla rete che consente la ricarica delle batterie dalla rete di servizi pubblici e la potenziale esportazione di energia
- Potenza industriale e commerciale:Fornitura di energia stabile per carichi squilibrati con monitoraggio remoto tramite integrazione WIFI/LAN e Modbus
- Controlli specializzati:Controllo del motore della porta d'acqua per microcentrali idroelettriche e funzionalità STS (Static Transfer Switch)
Questa piattaforma completa combina la generazione di energia, lo stoccaggio di energia, la gestione dei consumi e l'integrazione della rete in un progetto modulare e configurabile adatto allo stoccaggio energetico residenziale,sistemi di backup commerciali, e le piccole centrali elettriche rinnovabili.
Personalizzazione e ordinazione
Prodotto in Cina con la certificazione CE, il Greef AC PCS On Grid Controller offre ampi servizi di personalizzazione con potenza nominale di 100 kW e tensione della batteria di 400 Vdc.
- Funzione del regolatore della curva di potenza per una gestione ottimale dell'energia
- Sistema di controllo remoto avanzato per il monitoraggio senza soluzione di continuità
- Scarico PWM sofisticato con sistema a tre fasi
- Topologia EMS del rettificatore AC-DC, Buck Boost DC-DC e Inverter DC-AC
- Quantità minima d'ordine: 1 set (negoziabile)
- Imballaggio: scatole di schiuma e compensato
- Consegna: entro 25 giorni lavorativi
- Metodi di pagamento: T/T, Western Union, MoneyGram, L/C
