Frequenza 50/60Hz Interruttori Multipolari con Resistenza di Isolamento Minima di 100MΩ a 501V DC
Panoramica del Prodotto
Il generatore a magneti permanenti di tipo a disco serie GDG di GREEF NEW ENERGY presenta un design unico senza nucleo di ferro. In questo generatore, il mandrino e il rotore sono assemblati in una forma a disco, dove lo statore è fissato al centro e il rotore ruota su entrambi i lati. In particolare, il mandrino contiene solo avvolgimenti senza alcun nucleo di ferro.
Sia lo statore che il rotore adottano una struttura a disco piatto e utilizzano un flusso magnetico ad aria assiale. Sono disposti alternativamente lungo la direzione assiale, il che, combinato con la ridotta lunghezza assiale e il grande diametro del generatore, facilita la costruzione di una struttura multipolare. Questo design offre diversi vantaggi, tra cui un elevato rapporto potenza-massa, una bassa velocità nominale e una bassa velocità del vento di avviamento.
Inoltre, la configurazione compatta e leggera, il basso consumo energetico e l'elevata efficienza lo rendono una scelta eccellente. A causa della sua bassa resistenza aerodinamica causata dal rotore montato su una turbina eolica ad asse verticale, è particolarmente adatto come generatore a trasmissione diretta per turbine eoliche ad asse verticale.

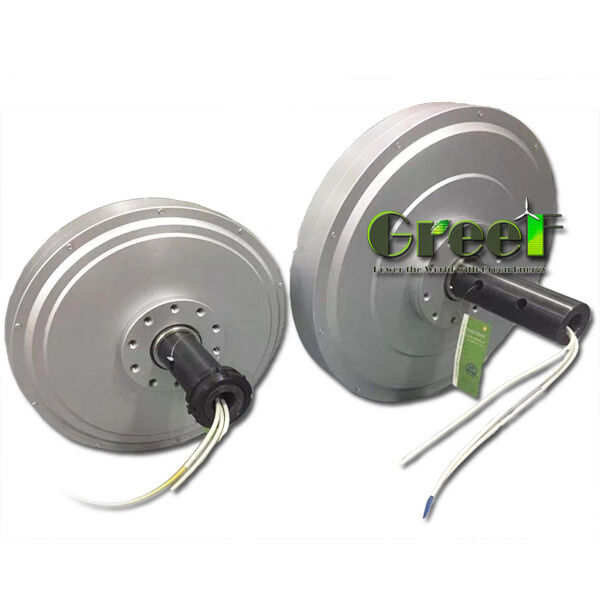

I generatori a magneti permanenti di tipo a disco serie GDG sono prodotti in due configurazioni principali: tipo con rotore esterno e tipo con rotore interno. Nella versione con rotore esterno, l'albero rimane fermo mentre l'involucro ruota e il cavo viene instradato attraverso il centro dell'albero. Al contrario, nel tipo con rotore interno, l'involucro è fisso, l'albero ruota e il cavo esce dall'involucro esternamente.
Caratteristiche Principali
- Tecnologia a Bassa Coppia di Avviamento: L'assenza di isteresi e di intagli degli ingranaggi si traduce in una coppia di avviamento estremamente bassa, pari a meno di 0,1 N*m.
- Alta Efficienza: Il design senza nucleo minimizza la resistenza meccanica e riduce significativamente la perdita di energia. Questa efficienza è ulteriormente migliorata dall'uso della nostra tecnologia "Bobina Precisa".
- Design Magnetico Avanzato: Incorporando magneti permanenti a terre rare con poli multipli, un piccolo traferro e un'elevata densità di potenza, questo design eroga efficacemente una grande potenza di uscita.
- Trasmissione Diretta Senza Ingranaggi: Caratterizzata da una configurazione senza ingranaggi e senza spazzole, questa tecnologia garantisce un funzionamento esente da manutenzione e una maggiore affidabilità.
- Affidabilità Migliorata: Il design strutturale speciale fornisce un rapporto potenza-volume e potenza-peso più elevato, garantendo una durata otto volte superiore rispetto ai generatori tradizionali.
- Ottimizzato per Bassa Velocità del Vento: Questa tecnologia consente un maggiore utilizzo delle turbine eoliche in condizioni di bassa velocità del vento, massimizzando la generazione di energia.
- Eccellente Dissipazione del Calore: Il telaio esterno in lega di alluminio combinato con una struttura interna appositamente progettata fornisce una dissipazione del calore superiore, garantendo prestazioni stabili.
Parametri Tecnici
| Tensione Nominale |
48V/96V |
| Velocità |
100-500 RPM |
| Metodo di Raffreddamento |
Raffreddato ad Aria |
| Efficienza |
>92% |
| Potenza Nominale |
500W - 100 KW |
| Tipo di Fase |
3 |
| Materiale del Generatore |
Lega di Alluminio |
| Resistenza di Isolamento |
100MΩ Min (501V DC) |
| Frequenza |
50/60Hz |
| Metodo di Avvolgimento |
Y |
Applicazioni
Generazione di Energia Eolica: I generatori senza nucleo a flusso assiale dimostrano un potenziale significativo nel campo della generazione di energia eolica. Ciò è particolarmente vero per le turbine eoliche di classe megawatt, dove questi generatori possono aumentare notevolmente la densità di uscita, migliorando così l'efficienza complessiva dei sistemi di energia eolica. Il design unico, che elimina il nucleo di ferro, aiuta a ridurre le perdite di ferro e le perdite per isteresi. Di conseguenza, il generatore funziona con maggiore efficienza rispetto ai suoi omologhi tradizionali.
Energia Rinnovabile: Oltre all'energia eolica, i generatori senza nucleo a flusso assiale sono ampiamente utilizzati in una varietà di applicazioni di energia rinnovabile, inclusi i sistemi di energia solare ed eolica. Le loro efficaci capacità di conversione energetica abbinate a prestazioni affidabili li rendono adatti all'uso all'interno delle infrastrutture di energia rinnovabile.
Altre Applicazioni Industriali: Oltre all'energia rinnovabile, questi generatori trovano applicazione in vari settori industriali che richiedono fonti di alimentazione efficienti, leggere e affidabili. Ad esempio, possono servire come alimentatori di backup o ausiliari per garantire una fornitura di energia costante ai macchinari e alle attrezzature industriali.
Applicazioni Personalizzate: Grazie alla struttura adattabile del generatore senza nucleo a flusso assiale, può essere personalizzato per soddisfare specifici requisiti del cliente. Parametri chiave come la potenza del generatore, la velocità di rotazione e la tensione di uscita possono essere modificati per adattarsi a diversi scenari applicativi, offrendo flessibilità e versatilità nella sua implementazione.
Opzioni di Personalizzazione
Greef offre generatori a magneti permanenti senza nucleo ad alta efficienza con il numero di modello GDG, orgogliosamente prodotti a Qingdao. I nostri prodotti sono certificati CE, garantendo la massima qualità e affidabilità. Forniamo servizi di personalizzazione per soddisfare le vostre specifiche esigenze, comprese le opzioni di tensione nominale di 48V o 96V e una potenza nominale compresa tra 500W e 100KW.
I nostri generatori presentano un design a 3 fasi con un'eccellente resistenza di isolamento minima di 100MΩ (501V DC) e sono raffreddati ad aria per prestazioni ottimali. Con una quantità minima d'ordine di soli 1 set, soddisfiamo sia le richieste su piccola che su larga scala.
L'imballaggio viene gestito con cura utilizzando casse in schiuma e compensato per garantire una consegna sicura. Il tempo di consegna è di circa 25 giorni lavorativi. I termini di pagamento sono flessibili, inclusi T/T, Western Union, e L/C.
Scegli Greef per generatori a magneti permanenti senza nucleo ad alta efficienza, affidabili e personalizzabili, supportati da una forte capacità di fornitura e prezzi negoziabili per soddisfare le esigenze della tua attività.
Imballaggio e Spedizione
Imballaggio del Prodotto: Il generatore a magneti permanenti senza nucleo è imballato con cura per garantire la massima protezione durante il trasporto. Ogni unità è racchiusa in pluriball antistatico e inserita in un inserto in schiuma su misura per prevenire movimenti e assorbire urti. Il generatore e i suoi accessori vengono quindi inseriti in una robusta scatola di cartone ondulato a doppia parete. L'imballaggio è etichettato con istruzioni di manipolazione e dettagli del prodotto per facilitare una logistica sicura ed efficiente.
Spedizione: Offriamo spedizioni in tutto il mondo con varie opzioni di consegna per soddisfare le tue esigenze. Il generatore a magneti permanenti senza nucleo viene spedito tramite corrieri affidabili con tracciabilità disponibile per tutte le spedizioni. Garantiamo una spedizione puntuale e forniamo tempi di consegna stimati in base alla destinazione. Per le spedizioni internazionali, tutta la documentazione di esportazione necessaria e le dichiarazioni doganali vengono gestite per garantire uno sdoganamento agevole. Viene richiesta una manipolazione delicata per mantenere l'integrità del prodotto durante tutto il processo di spedizione.
